Rack 19 polegadas: o que é unidade U e como escolher entre 12U, 24U, 42U e 44U
Um erro comum em projetos de infraestrutura é escolher o rack apenas pelas dimensões externas, sem calcular corretamente o espaço que os equipamentos irão ocupar. Em redes corporativas, telecomunicações, provedores e data centers, esse dimensionamento deve considerar a quantidade de U, unidade utilizada para representar o espaço vertical disponível para montagem dos equipamentos.
A medida em U ajuda a organizar a instalação de switches, patch panels, DIOs, servidores, nobreaks rackmount, bandejas, organizadores de cabos e outros equipamentos compatíveis com racks padrão 19 polegadas. Entender essa medida facilita o planejamento da infraestrutura, evita falta de espaço e permite prever futuras expansões com mais segurança.
O que significa unidade U em racks profissionais
A unidade U é uma medida padronizada utilizada para representar a altura dos equipamentos instalados em racks profissionais. Cada 1U corresponde a 44,45 mm de altura.
Na prática, um equipamento de 1U ocupa 44,45 mm no espaço vertical do rack. Um equipamento de 2U ocupa 88,90 mm, enquanto um equipamento de 4U ocupa 177,80 mm, e assim por diante.
Essa padronização facilita o planejamento da infraestrutura e permite organizar equipamentos de diferentes fabricantes em uma mesma estrutura, desde que sejam compatíveis com o padrão mecânico e de montagem utilizado no rack.
1U corresponde a 44,45 mm de altura útil para montagem no rack.
O termo rack 19 polegadas se refere ao padrão de montagem utilizado para fixar equipamentos como switches, patch panels, DIOs e servidores compatíveis. Já a unidade U representa a altura vertical disponível no rack para instalação desses equipamentos.
Em resumo:
19 polegadas indicam o padrão de montagem horizontal dos equipamentos;
U indica o espaço vertical ocupado por cada equipamento;
profundidade deve ser analisada separadamente, conforme as dimensões dos equipamentos e a necessidade de cabeamento, conexões e ventilação.
Essa diferença é importante porque dois racks podem possuir a mesma quantidade de U e, ainda assim, apresentar profundidades, larguras externas e dimensões totais diferentes.
O que significam 12U, 24U, 42U e 44U?
Quando um rack é descrito como 12U, 24U, 42U ou 44U, esse número indica a quantidade de unidades verticais disponíveis para instalação de equipamentos. Quanto maior a quantidade de U, maior é a capacidade vertical de montagem do rack.
Como cada 1U corresponde a 44,45 mm, é possível calcular a capacidade vertical nominal de cada configuração:
Tamanho do rack | Capacidade vertical nominal | Exemplos de aplicação |
12U | 533,40 mm | Pontos de rede, pequenas salas técnicas e instalações compactas |
16U | 711,20 mm | Redes corporativas menores e salas técnicas |
20U | 889,00 mm | Infraestruturas com maior quantidade de equipamentos e acessórios |
24U | 1.066,80 mm | Redes corporativas, telecomunicações e distribuição de cabeamento |
36U | 1.600,20 mm | Infraestruturas maiores de empresas, provedores e telecomunicações |
40U | 1.778,00 mm | Salas técnicas com maior necessidade de espaço vertical |
42U | 1.866,90 mm | Data centers, salas de TI e infraestruturas de maior porte |
44U | 1.955,80 mm | Projetos que exigem maior capacidade vertical e possibilidade de expansão |
Esses valores representam a capacidade vertical nominal de montagem com base na unidade U. Eles não correspondem necessariamente à altura externa total do rack.
A altura final da estrutura pode variar conforme o modelo e elementos como base, teto, rodízios, sapatas, portas e demais componentes estruturais. Da mesma forma, racks com a mesma quantidade de U podem possuir profundidades e larguras externas diferentes.
Racks 12U, 16U e 20U em projetos compactos
Racks de 12U, 16U e 20U podem ser utilizados em infraestruturas profissionais com menor quantidade de equipamentos, como salas técnicas secundárias, pontos de distribuição de rede, instalações de telecomunicações e ambientes corporativos compactos.
A quantidade de U necessária deve ser definida de acordo com os equipamentos que serão instalados e com o espaço reservado para organização do cabeamento, acessórios e futuras expansões.
Aí depois pode entrar o “exemplo de ocupação de um rack 12U”. Só quero revisar esse exemplo também, porque é importante não dizer que todo switch ou nobreak ocupa determinada quantidade de U — isso varia conforme o equipamento.
Equipamento | Ocupação típica |
Patch panel 24 portas | 1U |
Switch 24 portas | 1U |
Organizador horizontal de cabos | 1U |
DIO óptico | 1U |
Bandeja fixa | 1U |
Nobreak rack | 2U |
Espaço para ventilação e reserva | 2U a 4U |
Mesmo em um projeto pequeno, a soma cresce rapidamente. Por isso, usar toda a capacidade do rack no primeiro dia raramente é uma boa prática.
Rack 24U para redes corporativas e telecom
O rack 24U costuma ser uma opção equilibrada para infraestrutura de rede de médio porte. Ele oferece espaço suficiente para switches, patch panels, DIOs, organizadores e acessórios sem chegar ao porte de um rack de piso maior.
Um rack para switches e patch panels com 24U pode acomodar, por exemplo:
Dois patch panels de cobre, ocupando 2U.
Dois switches de acesso, ocupando 2U.
Dois organizadores horizontais, ocupando 2U.
Um DIO óptico, ocupando 1U ou 2U.
Uma bandeja para equipamento não rackável, ocupando 1U.
Um nobreak rack, ocupando 2U ou mais.
Espaço livre para manutenção, ventilação e crescimento.
Esse tipo de configuração atende muitos projetos corporativos, provedores regionais, condomínios comerciais, redes de campus e salas técnicas com densidade moderada.
Rack 36U, 40U, 42U e 44U para maior densidade
Quando o projeto envolve servidores, maior concentração de switches, roteadores, nobreaks de maior porte, armazenamento ou cabos em grande volume, racks de 36U, 40U, 42U e 44U passam a fazer mais sentido.
O rack 36U atende bem muitas salas técnicas maiores, especialmente quando há crescimento previsto. Já o rack 42U é muito comum em rack para data center, por oferecer alta capacidade vertical em um formato amplamente adotado. O rack 44U amplia ainda mais a capacidade para ambientes que precisam de densidade adicional.

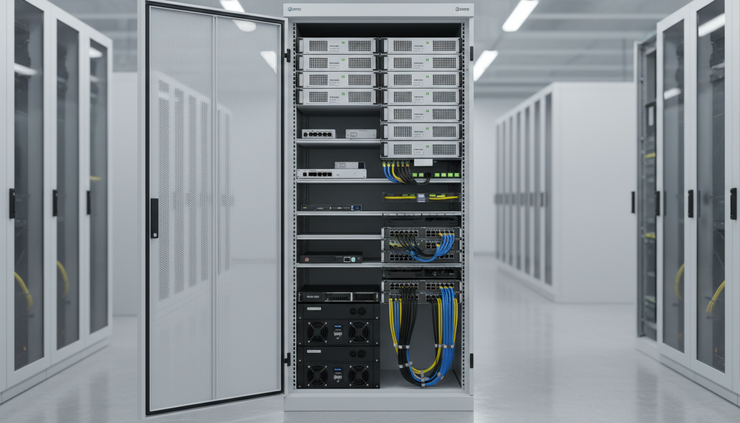

Um exemplo simplificado de ocupação em um rack 42U:
Equipamento | Quantidade | Ocupação total |
Patch panels | 4 de 1U | 4U |
Switches de acesso | 4 de 1U | 4U |
Switch core ou distribuição | 2 de 1U | 2U |
DIOs ópticos | 2 de 1U | 2U |
Organizadores horizontais | 6 de 1U | 6U |
Servidores | 4 de 2U | 8U |
Nobreak rack | 1 de 3U | 3U |
Bandejas e acessórios | 3 de 1U | 3U |
Reserva técnica | 10U | 10U |
Esse exemplo mostra por que a escolha não deve considerar apenas a quantidade de equipamentos ativos. Cabos, bandejas, organização, ventilação e reserva técnica também ocupam espaço no projeto.
Como calcular a quantidade de U necessária para o projeto
A forma mais segura de escolher o rack é montar um inventário técnico dos equipamentos atuais e previstos. O cálculo não precisa ser complexo, mas deve ser cuidadoso.
Comece listando todos os itens que serão instalados no rack. Para cada um, identifique a altura em U informada pelo fabricante ou pelo projeto mecânico do acessório.
Depois, some a ocupação total e adicione uma margem para organização e expansão.
Levante os equipamentos atuais
Inclua todos os ativos e passivos da infraestrutura:
Switches de acesso, distribuição e core.
Patch panels de cobre.
DIOs e distribuidores ópticos.
Roteadores, firewalls e appliances.
Servidores rackáveis.
Nobreaks em formato rack.
Bandejas fixas ou deslizantes.
Organizadores horizontais de cabos.
Guias, painéis cegos e acessórios de ventilação.
Equipamentos aparentemente simples podem consumir espaço relevante. Um organizador de cabos de 1U instalado entre patch panel e switch, por exemplo, melhora o manuseio dos cordões e reduz a pressão sobre conectores. Esse 1U precisa entrar na conta.
Considere a ocupação real de cada equipamento
Nem todo switch ocupa 1U, embora esse seja um formato muito comum. Alguns switches, roteadores, servidores e nobreaks podem ocupar 2U, 3U, 4U ou mais.
Servidores também variam bastante. Um servidor 1U permite alta densidade, mas exige bom planejamento de ventilação e profundidade. Servidores 2U ou 4U ocupam mais espaço vertical, mas podem oferecer outras características de expansão e manutenção.
Nobreaks em rack merecem atenção especial. Além da altura em U, é preciso avaliar peso, profundidade e método de fixação. Em muitos projetos, esses equipamentos ficam nas posições inferiores do rack para melhorar estabilidade e facilitar instalação.
Reserve espaço para cabos, ventilação e manutenção
Um rack preenchido no limite pode dificultar qualquer alteração futura. Em infraestrutura profissional, o espaço livre tem função técnica.
A reserva em U ajuda em três pontos:
Organização dos cabos
Cabos de rede e fibras ópticas precisam de raio de curvatura adequado, identificação e percurso previsível. Organizadores horizontais e verticais reduzem risco de desconexões acidentais e facilitam manutenção.
Ventilação
O fluxo de ar depende do tipo de rack, das portas, da carga térmica, da sala e dos equipamentos instalados. Em data centers, painéis cegos podem ser usados para evitar recirculação de ar em posições vazias. Em salas técnicas, a ventilação deve ser analisada conforme o ambiente e a potência dos equipamentos.
Expansão
Novos switches, novos patch panels, expansão de fibra, aumento de portas e substituição de nobreaks são situações comuns. Prever espaço evita trocar o rack antes do fim do ciclo planejado.
Uma prática simples é calcular a demanda atual e reservar uma folga técnica. Essa folga varia conforme o projeto, mas ela deve existir, principalmente em ambientes que tendem a crescer.
Por que a quantidade de U não define todo o tamanho do rack
A quantidade de U informa a altura útil de montagem, mas não define sozinha o tamanho total do rack. Dois racks 24U podem ter dimensões externas diferentes, assim como dois racks 42U podem atender necessidades distintas.
Além da altura em U, avalie:
Largura externa
Racks podem ter larguras diferentes para acomodar cabeamento lateral, organizadores verticais e maior conforto de instalação.
Profundidade
Servidores, nobreaks, switches de maior porte e alguns appliances exigem profundidade adequada. Um rack profundo demais pode ser desnecessário para patch panels. Um rack raso demais pode inviabilizar servidores e nobreaks.
Tipo de instalação
Racks de parede e racks de piso atendem aplicações diferentes. A escolha deve considerar peso, quantidade de equipamentos, acesso, ventilação e manutenção.
Portas e laterais
Portas perfuradas, laterais removíveis e sistemas de fechamento influenciam ventilação, segurança e acesso técnico.
Capacidade de carga
A soma do peso dos equipamentos, trilhos, baterias, bandejas e cabos deve estar dentro da capacidade indicada para o modelo.
Padrão de fixação e acessórios
Trilhos, porcas gaiola, bandejas, réguas de energia e organizadores devem ser compatíveis com o rack e com os equipamentos do projeto.
Essa análise evita um problema frequente: escolher um rack com U suficiente, mas sem profundidade ou capacidade mecânica adequada para os equipamentos.
Exemplos práticos de escolha por tipo de infraestrutura
A melhor quantidade de U nasce do projeto. Ainda assim, alguns cenários ajudam a orientar a decisão.
Pequena sala técnica corporativa
Uma empresa com poucos pontos de rede, um ou dois switches, patch panel, DIO e nobreak pode usar um rack 12U, 16U ou 20U, desde que exista espaço para cabos e expansão.
Se a rede tende a receber novos pontos, câmeras IP, Wi-Fi corporativo ou links adicionais, um rack acima do mínimo oferece mais segurança operacional.
Infraestrutura de rede de médio porte
Em ambientes com múltiplos patch panels, switches empilhados, fibra óptica, nobreak e acessórios, o rack 24U costuma ser uma alternativa eficiente. Ele permite separar cabeamento, ativos e energia com mais organização.
Esse cenário é comum em empresas, instituições, provedores com pontos de distribuição e ambientes técnicos que precisam equilibrar capacidade e espaço físico.
Provedores, telecomunicações e data centers
Projetos com maior densidade de portas, maior volume de fibras, servidores, roteadores, switches core e nobreaks maiores geralmente pedem rack 36U, 40U, rack 42U ou rack 44U.
Nesses casos, o rack não deve ser dimensionado apenas pelo número de equipamentos atuais. A infraestrutura de rede precisa suportar crescimento, manutenção segura, organização do cabeamento e controle térmico adequado.
Como evitar erros comuns no dimensionamento em U
Alguns cuidados simples reduzem retrabalho e custos no projeto:
Não some apenas switches e servidores. Inclua patch panels, DIOs, organizadores, bandejas, réguas e nobreaks.
Não ignore a profundidade dos equipamentos. Servidores e nobreaks podem exigir racks mais profundos.
Não ocupe 100% da capacidade inicial. Reserve espaço para manutenção e expansão.
Não misture cabos sem planejamento. Separe cobre, fibra e energia sempre que o projeto exigir.
Não escolha o rack só pela quantidade de U. Verifique largura, profundidade, carga, ventilação e acessórios.
Não trate o rack como item isolado. Ele faz parte da arquitetura da infraestrutura.
Um bom dimensionamento facilita a operação diária. Técnicos encontram portas com mais rapidez, cabos ficam identificados, equipamentos são substituídos com menor risco e o ambiente cresce de forma mais previsível.
Escolher corretamente a quantidade de U é uma decisão técnica que impacta organização, manutenção e expansão da infraestrutura. Racks de 12U, 16U e 20U atendem projetos compactos. O rack 24U oferece bom equilíbrio para redes corporativas e telecom. Racks de 36U, 40U, 42U e 44U são indicados para ambientes de maior densidade, como data centers, provedores e salas técnicas com crescimento planejado.
Antes de definir o modelo, calcule a ocupação dos equipamentos, reserve espaço para cabos e ventilação, confira a profundidade necessária e avalie as dimensões externas do rack. Assim, o projeto ganha mais organização e fica preparado para crescer.
